深度丨螺纹钢新国标来敲门，到底新在哪？

　　中联钢专稿：最近热轧带肋钢筋新标准发布消息一出后，引来市场关注。新标准GB/T 1499.2-2018，代替标准：GB/T 1499.2-2007，具体实施时间定为2018年11月1日。新标准取消了335MPa级钢筋，增加了600MPa级钢筋；增加了带E牌号；对重量偏差适当加严（φ12螺纹钢重量偏差由7%提高至6%），明确了重量偏差不允许复验；增加了钢筋疲劳试验方法的规定，值得注意的是增加了金相组织检验的规定；增加了截面维氏硬度、宏观金相、微观组织及检验方法；修改了交货长度允许偏差；增加了横肋末端间隙的测量方法等。

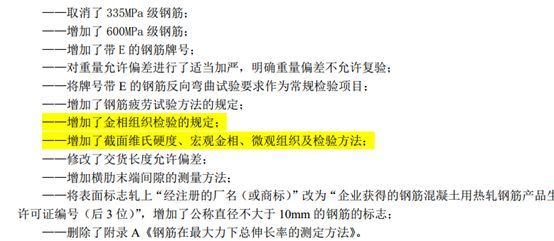

送审版新标准主要变化

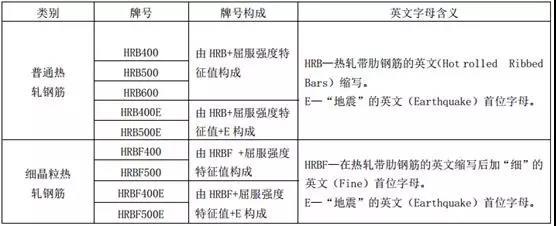

　　◆增加了600MPa级钢筋

　　热轧带肋钢筋俗称螺纹钢，是关系基建、民生的重要建筑材料，广泛用于桥梁、房屋、道路等土建工程。根据建筑质量的需要，近几年政策上也在大力推广高强钢筋。目前众多企业已经研发出500/600级钢筋，市场上形成了400、500、600三个强度级别的螺纹钢。在美国、加拿大、韩国等国家，400MPa螺纹钢用量达到70%以上，500MPa也达到了25%；德国、法国、英国等500MPa级达到了70%以上，同时提出了对600MPa级钢筋的要求。

　　随着社会发展和质量需求的提升，高强度钢筋未来应用广泛，建筑钢材的升级换代也是必然趋势。据相关统计资料显示，HRB400钢级相对于HRB335可节约12%的用量，节约资源节能减排也是发展方向。增加600MPa级淘汰335MPa顺应发展需求，另外600MPa钢筋建议采用机械连接。

　　◆对重量偏差适当加严，不允许复验

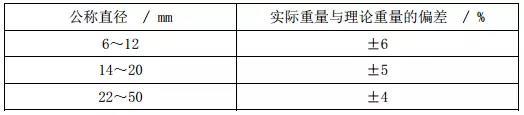

　　我国是螺纹钢用量最大的国家，新标准对于重量偏差也作出适当加严。现执行标准中φ12规格的螺纹钢重量偏差是±7%，此次也适当加严提高至±6%。标准中测量方法执行的是按组测量，测量本身可尽量避免因单支测量造成的测量误差，在测量误差可忽略的情况下没必要复验。

　　◆增加了金相检测、截面维氏硬度等检测

　　金相组织中提出，主要是铁素体加珠光体，基圆不得出现回火马氏体组织。维氏硬度检验两点的硬度差值（Hv-Hv0）应小于或等于 40Hv。微观组织在金相显微镜下，放大倍数为 500×，应为铁素体+珠光体组织。

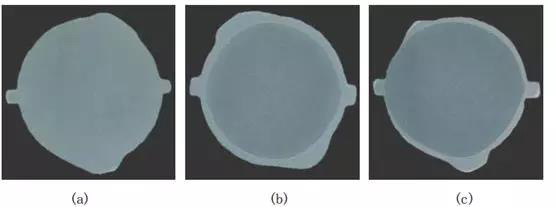

　　宏观金相特征试样截面应具有衬度均匀

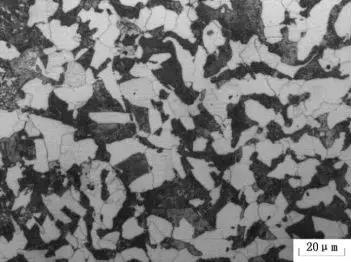

　　微观组织金相显微镜放大500×应为铁素体+珠光体

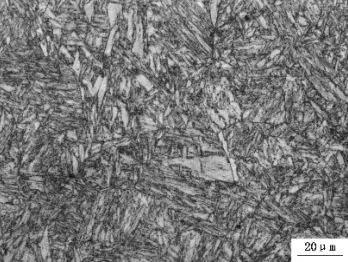

　　金相显微镜放大倍数 500×回火马氏体组织

　　该条件引起市场关注最大的就是穿水工艺。目前穿水工艺主要有强穿水和控轧控冷工艺，其强穿水工艺在通过强穿水将温度迅速降到回火温度，其优点能够明显提升螺纹钢屈服和抗拉强度，降低合金量；缺点就是塑性差，金相组织出现闭环回火马氏体，且时效性应力消除时性能下降明显，成材容易生锈，甚至生产过程中横肋上就开始带锈。控轧控冷工艺优于强穿水，其主要是控制加热温度、轧制温度、变形制度等工艺参数，控制奥氏体状态和相变产物的组织状态，从而达到控制钢材组织性能的目的，也能够有效的降低合金量。但其缺点也具有金相组织、时效性和易生锈的特点。

　　新标准执行后，强穿水工艺势必被淘汰，只能通过增加合金量来提高钢筋性能，其控轧控冷技术也要做出改进，合金量尤其是硅锰、钒用量将提高，来满足金相组织和维氏硬度的要求。综合来看，该项有利于螺纹钢质量的提升，推动行业的进步，同时对于合金也是利好的一面。

　　◆其它一些值得注意的变化

　　在φ10以下的盘螺中，现行标准中公称直径不大于10mm的钢筋，可不轧制标志，可采用挂标牌方法。因此在盘螺流通环节中，个别400E盘螺标牌丢失后从钢材本身便不能辨别是否为抗震钢筋，新标准规定了在钢筋表面增加标识，更加方便了螺纹钢的生产和应用。

　　钢筋应在其表面轧上牌号标志，应依次轧上企业获得的钢筋混凝土用热轧钢筋产品生产许可证编号（后3位）和公称直径毫米数字。对于公称直径不大于 10mm 的钢筋，也可采用表面横肋标志表示钢筋的等级。HRB400、HRB500、HRB600 分别以 1、2、3 条与横肋反向的肋表示，标志间距内的横肋取消；HRB400E、HRB500E 在 HRB400、HRB500 横肋反向的肋基础上，从横肋反向的肋中部开始顺表面横肋方向加1条肋，标志间距内的横肋取消。

　　【免责声明】：中国联合钢铁网力求使用信息的准确、信息所述内容及观点的客观公正，但不保证其不会发生相应的变更。此信息仅供客户作为参考，并不构成对客户的直接决策建议，客户不应以此取代自己的独立判断，客户做出的任何决策与中国联合钢铁网无关。

　　本信息（报告）版权归中国联合钢铁网所有，为非公开资料，仅供中国联合钢铁网客户使用。未经中国联合钢铁网书面授权，任何人不得以任何形式传送、发布、复制本报告。中国钢铁联合网保留对任何侵权行为和有悖报告原意的引用行为进行追究的权利。
